英格索蘭全面配置型兩級空氣壓縮機
英格索蘭性能優秀的全面配置型兩級空氣壓縮機是應現在日益增長的工業需求設計制造。在惡劣的工作環境下，可靠穩定的氣源是關鍵。這種耐用性強高質量全面配置的空氣壓縮機恰好滿足這樣的需要。
每臺全面配置的壓縮機都完全裝備有預置的磁力啟動器，空冷式后冷卻器，低油位開關，全封閉金屬板型皮帶防護罩。適用于汽車行業，各商業或工業領域。
當以較高工作壓力，更大空氣流量和更長的運行周期來定義壓縮機的性能比時，英格索蘭壓縮機(活塞機)是良好的選擇。
全面型配置
· 重載型鑄鐵氣缸
· 全時低油位保護開關
· 高效電機
- TEFC，保護等級IP54，絕緣等級F(三相)
· 高度可靠的磁力啟動器
- 星三角啟動(15hp-30hp)
· 空冷式后冷卻器
· 經久耐用的零部件
· 全封閉金屬板型皮帶防護罩
· 通過國家標準的儲氣罐

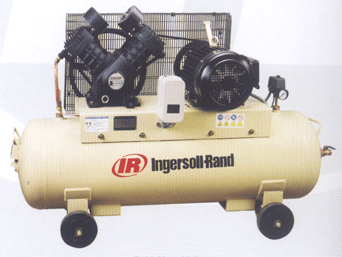

7100D15/12-FF

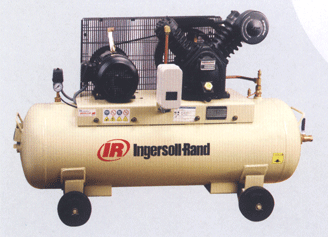

3000E30/12-FF
T30 兩級壓縮機(全面型)性能參數尺寸
|
型號 |
電機 |
轉速 |
活 塞 |
輸出氣體 |
儲氣罐 |
體積 |
重量 |
|||||
|
HP |
KW |
RPM |
cfm |
l/min |
cfm |
l/min |
Gal |
Litres |
mm |
Kg |
Lb |
|
|
臥罐式 - 8.8kg/cm2(125psig) |
||||||||||||
|
7100D15/8-FF |
15.0 |
11.2 |
1030 |
56.6 |
1604 |
47.2 |
1336 |
80 |
303 |
1890×880×1325 |
583 |
1287 |
|
3000E20/8-FF |
20.0 |
14.9 |
780 |
85.8 |
2430 |
70.7 |
2002 |
120 |
445 |
1900×1100×1540 |
750 |
1656 |
|
3000E25/8-FF |
25.0 |
18.6 |
930 |
102.3 |
2898 |
84.8 |
2402 |
120 |
445 |
1900×1100×1540 |
780 |
1722 |
|
3000E30/8-FF |
30.0 |
22.4 |
1045 |
115.0 |
3256 |
95.6 |
1708 |
120 |
445 |
1900×1100×1540 |
800 |
1766 |
|
臥罐式 - 12.3kg/cm2(175psig) |
||||||||||||
|
7100D15/12-FF |
15.0 |
11.2 |
1030 |
56.6 |
1604 |
46.7 |
1294 |
80 |
303 |
1890×880×1325 |
583 |
1287 |
|
3000E20/8-FF |
20.0 |
14.9 |
780 |
81.4 |
2305 |
66.7 |
1889 |
120 |
445 |
1900×1100×1540 |
750 |
1656 |
|
3000E25/8-FF |
25.0 |
18.6 |
930 |
102.3 |
2898 |
84.5 |
2393 |
120 |
445 |
1900×1100×1540 |
780 |
1722 |
|
3000E30/8-FF |
30.0 |
22.4 |
1045 |
115.0 |
3256 |
94.9 |
2688 |
120 |
445 |
1900×1100×1540 |
800 |
1766 |
|
面板機 - 12.3kg/cm2(175psig) |
||||||||||||
|
7100XB15/12-FF |
15.0 |
11.2 |
1030 |
56.6 |
1604 |
46.7 |
1294 |
- |
- |
1260×780×770 |
298 |
657 |
|
3000XB20/12-FF |
20.0 |
14.9 |
740 |
81.4 |
2305 |
66.7 |
1889 |
- |
- |
1370×850×920 |
453 |
960 |
|
3000XB25/12-FF |
25.0 |
18.6 |
930 |
102.3 |
2898 |
84.5 |
2393 |
- |
- |
1370×850×920 |
468 |
1032 |
|
3000XB30/12-FF |
30.0 |
22.4 |
1045 |
115.0 |
3256 |
94.6 |
2688 |
- |
- |
1370×850×920 |
485 |
1070 |
T30系列無潤滑空氣壓縮機是美國英格索蘭公司的專利產品之一，該系列產品有數十個規格型號，其排氣量從0.1-3.2m3/min，排氣壓力為0.70-0.86MPa。T30系列無潤滑壓縮機排氣的氣體品質優良，含油量≤0.01PPM，各性能指標均處于國內外同類產品的先進水平。
T30系列無潤滑壓縮機造型美觀，體積小、噪音低、振動小、風冷卻，運行可靠。安裝簡便易行，無需基礎。
T30無潤滑壓縮機廣泛應用于各種領域
制藥 醫療 紡織 建材 石油 化工 輕工 電子 儀表 噴漆 煙草 制氨 食品加工 飲料加工
產品主要特色
重載型鑄鐵機體設計
具有更大的可靠性
使用壽命更長
機組采用風冷型，降低安裝成本
機組外觀采用噴漆工藝，美觀牢固
具有高等級的質量
絕對無泄漏的管道設計
英格索蘭T30系列壓縮機的氣管接頭經精心設計，增加了彈性連接管口，保證絕不漏氣。
推薦幾種壓縮機型的選擇方式
· 壓縮機的排氣壓力，應考慮到空氣輸送管道及交貨泵系統的壓力損失。
· 壓縮機的排氣量，應考慮到用氣周期，較大用氣量、管道的可能的泄露以及將來的擴充計劃等因素，一般應比實際乃是多20%左右。
· 根據壓縮機機房的面積大小決定機型的結構。
機房面積小的而需要多臺壓縮機時，可選用雙主機壓縮機。
· 由多臺壓縮機組合成大排氣量的壓縮機可避免因一臺壓縮機的故障而造成的停產損失。
· 在決定壓縮機氣體凈化設備時，應根據壓縮機氣量的大小先用干燥設備、油氣水分離器、精密過濾器等。
· 壓縮機機房要求通風良好，室內溫度應<40℃，壓縮機的安裝離墻壁為>80cm。
|
型號 |
電機功率 |
電壓 |
轉速 |
排氣量 |
工作壓力 |
儲氣罐 |
重量 |
外形尺寸(長×寬×高) |
|
|
23ANLF1 |
1.5 |
1.1 |
380 |
560 |
0.11 |
0.7 |
0.114 |
144 |
1080×430×1020 |
|
23ANLF4 |
2 |
1.5 |
380 |
760 |
0.15 |
0.7 |
0.114 |
146 |
1080×430×1020 |
|
5T2NLD5 |
5 |
4.0 |
380 |
570 |
0.46 |
0.7-0.86 |
0.335 |
416 |
1700×680×1350 |
|
5T2NLD7 |
7.5 |
5.5 |
380 |
790 |
0.64 |
0.7-0.86 |
0.335 |
445 |
1700×680×1350 |
|
10T3NLE10 |
10 |
7.5 |
380 |
530 |
0.83 |
0.7-0.86 |
0.445 |
625 |
1800×800×1650 |
|
10T3NLE12 |
12 |
9.0 |
380 |
630 |
1.05 |
0.7-0.86 |
0.445 |
630 |
1800×800×1650 |
|
10T3NLE15 |
15 |
11 |
380 |
700 |
1.25 |
0.7-0.86 |
0.445 |
664 |
1800×800×1650 |
|
10T3NLE22 |
20 |
15 |
380 |
960 |
1.60 |
0.7-0.86 |
0.445 |
665 |
1800×800×1650 |
|
2-5T2NLE5 |
2-5 |
2-4.0 |
380 |
570 |
0.92 |
0.7-0.86 |
0.445 |
875 |
2070×1460×1520 |
|
2-5T2NLE7 |
2-7.5 |
2-5.5 |
380 |
790 |
1.28 |
0.7-0.86 |
0.445 |
922 |
2070×1460×1520 |
|
2-10T3NLE10 |
2-10 |
2-7.5 |
380 |
530 |
1.66 |
0.7-0.86 |
0.445 |
1143 |
2070×1760×1690 |
|
2-10T3NLE12 |
2-12 |
2-9.0 |
380 |
630 |
2.10 |
0.7-0.86 |
0.445 |
1153 |
2070×1760×1690 |
|
2-10T3NLE15 |
2-15 |
2-11 |
380 |
700 |
2.50 |
0.7-0.86 |
0.445 |
1220 |
2070×1760×1690 |
|
2-10T3NLE22 |
2-20 |
2-15 |
380 |
960 |
3.20 |
0.7-0.86 |
0.445 |
1235 |
2070×1760×1690 |
英格索蘭的“標準型”兩級空氣壓縮機是為苛刻的工作條件設計的，這時要求有可靠的氣源。這種壓縮機完美地適用于汽車行業、各商業和工業領域。
當以較高工作壓力，更大空氣流量和更長的運行周期來定義壓縮機的性能時，英格索蘭壓縮機是良好的選擇。
標準型配置
· 重載型鑄鐵氣缸
· 高效電機
- 內置式熱繼電器(單相)
- TEFC，保護等級IP54，絕緣等級F(三相)
· 高度可靠的磁力啟動器
- 直接啟動(3hp-15hp)
- 星三角啟動(20hp-30hp)
· 經久耐用的零部件
· 全封閉網型皮帶防護罩
· 通過國家標準認證的儲氣罐

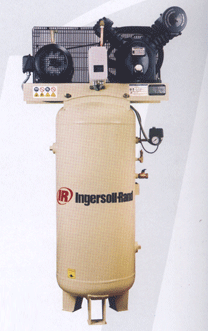

2475L5/12

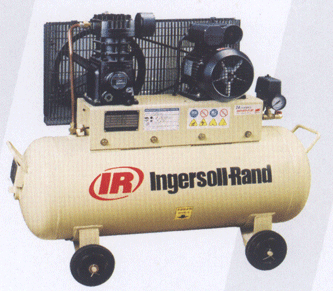

2475K5/8

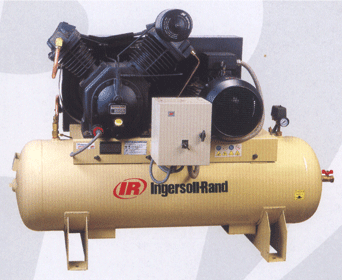

7100D15/12
T30 兩級空氣壓縮機(標準型)性能參數和尺寸
|
型號 |
電機 |
轉速 |
活 塞 |
輸出氣體 |
儲氣罐 |
體積 |
重量 |
|||||
|
HP |
KW |
RPM |
cfm |
l/min |
cfm |
l/min |
Gal |
Litres |
mm |
Kg |
Lb |
|
|
臥罐式 - 8.8kg/cm2(125psig) |
||||||||||||
|
2340K3/8 |
3.0 |
2.2 |
1100 |
12.4 |
350 |
9.8 |
278 |
40 |
150 |
1440×540×970 |
223 |
492 |
|
2340K5/8 |
5.5 |
4.1 |
1500 |
16.8 |
478 |
13.4 |
380 |
40 |
150 |
1440×540×970 |
240 |
530 |
|
2475K5/8 |
5.5 |
4.1 |
1060 |
21.2 |
600 |
17.4 |
492 |
40 |
150 |
1440×540×1000 |
245 |
541 |
|
2475C5/8 |
5.5 |
4.1 |
1060 |
21.2 |
600 |
17.4 |
492 |
60 |
230 |
1740×620×1050 |
294 |
649 |
|
2475C7/8 |
7.5 |
5.6 |
1340 |
26.8 |
759 |
21.7 |
615 |
60 |
230 |
1740×620×1050 |
307 |
678 |
|
2545C7/8 |
7.5 |
5.6 |
765 |
30.4 |
862 |
25.1 |
710 |
60 |
230 |
1740×620×1170 |
355 |
784 |
|
2545C10/8 |
10.0 |
7.5 |
1020 |
40.5 |
1149 |
34.2 |
968 |
60 |
230 |
1740×620×1170 |
374 |
825 |
|
7100D15/8 |
15.0 |
11.2 |
1030 |
56.6 |
1604 |
47.2 |
1336 |
80 |
303 |
1890×880×1325 |
583 |
1287 |
|
3000E20/8 |
20.0 |
14.9 |
780 |
85.8 |
2430 |
70.7 |
2002 |
120 |
445 |
1900×1100×1540 |
750 |
1656 |
|
3000E25/8 |
25.0 |
18.6 |
930 |
102.3 |
2898 |
84.8 |
2402 |
120 |
445 |
1900×1100×1540 |
780 |
1722 |
|
3000E30/8 |
30.0 |
22.4 |
1045 |
115.0 |
3256 |
95.6 |
2708 |
120 |
445 |
1900×1100×1540 |
800 |
1766 |
|
臥罐式 - 12.3kg/cm2(175psig) |
||||||||||||
|
2340K3/12 |
3.0 |
2.2 |
1100 |
12.4 |
350 |
9.6 |
270 |
40 |
150 |
1440×540×970 |
223 |
492 |
|
2340K5/12 |
5.5 |
4.1 |
1500 |
16.8 |
478 |
13.2 |
375 |
40 |
150 |
1440×540×970 |
240 |
530 |
|
2475K5/12 |
5.5 |
4.1 |
1060 |
21.2 |
600 |
17.1 |
484 |
40 |
150 |
1440×540×1000 |
245 |
541 |
|
2475C5/12 |
5.5 |
4.1 |
1060 |
21.2 |
600 |
17.1 |
484 |
60 |
230 |
1740×620×1050 |
294 |
649 |
|
2475C7/12 |
7.5 |
5.6 |
1340 |
26.8 |
759 |
21.5 |
609 |
60 |
230 |
1740×620×1050 |
307 |
678 |
|
2545C7/12 |
7.5 |
5.6 |
765 |
30.4 |
862 |
24.7 |
700 |
60 |
230 |
1740×620×1170 |
355 |
784 |
|
2545C10/12 |
10.0 |
7.5 |
1020 |
40.5 |
1149 |
34.0 |
963 |
60 |
230 |
1740×620×1170 |
374 |
825 |
|
7100D15/12 |
15.0 |
11.2 |
1030 |
56.6 |
1604 |
46.7 |
1294 |
80 |
303 |
1890×880×1325 |
583 |
1287 |
|
3000E20/12 |
20.0 |
14.9 |
740 |
81.4 |
2305 |
66.7 |
1889 |
120 |
445 |
1900×1100×1540 |
750 |
1656 |
|
3000E25/12 |
25.0 |
18.6 |
930 |
102.3 |
2898 |
84.5 |
2393 |
120 |
445 |
1900×1100×1540 |
780 |
1722 |
|
3000E30/12 |
30.0 |
22.4 |
1045 |
115.0 |
3256 |
94.9 |
2688 |
120 |
445 |
1900×1100×1540 |
800 |
1766 |
T30 兩級空氣壓縮機(標準型)性能參數和尺寸
|
型號 |
電機 |
轉速 |
活 塞 |
輸出氣體 |
儲氣罐 |
體積 |
重量 |
|||||
|
HP |
KW |
RPM |
cfm |
l/min |
cfm |
l/min |
Gal |
Litres |
mm |
Kg |
Lb |
|
|
立罐式 - 12.3kg/cm2(175psig) |
||||||||||||
|
2340L3/12 |
3.0 |
2.2 |
1100 |
12.4 |
350 |
9.6 |
270 |
60 |
230 |
860×540×1850 |
223 |
492 |
|
2340L5/12 |
5.5 |
4.1 |
1500 |
16.8 |
478 |
13.2 |
375 |
60 |
230 |
860×540×1850 |
240 |
530 |
|
2475L5/12 |
5.5 |
4.1 |
1060 |
21.2 |
600 |
17.1 |
484 |
60 |
230 |
930×540×1900 |
285 |
629 |
|
2475N7/12 |
7.5 |
5.6 |
1340 |
26.8 |
759 |
21.5 |
609 |
80 |
303 |
1050×640×2000 |
350 |
773 |
|
2545N7/12 |
7.5 |
5.6 |
765 |
30.4 |
862 |
24.7 |
700 |
80 |
303 |
1050×640×2000 |
372 |
820 |
|
2545N10/12 |
10.0 |
7.5 |
1030 |
40.5 |
1149 |
34.0 |
963 |
80 |
303 |
1050×640×2000 |
391 |
891 |
|
面板機 - 12.3kg/cm2(175psig) |
||||||||||||
|
2340XB3/12 |
3.0 |
2.2 |
1100 |
12.4 |
350 |
9.6 |
270 |
- |
- |
900×470×490 |
110 |
242 |
|
2475XB5/12 |
5.5 |
4.1 |
1060 |
21.2 |
600 |
17.1 |
484 |
- |
- |
950×560×540 |
146 |
322 |
|
2545XB7/12 |
7.5 |
5.6 |
765 |
30.4 |
862 |
24.7 |
700 |
- |
- |
1080×740×630 |
205 |
452 |
|
2545XB10/12 |
10.0 |
7.5 |
1020 |
40.5 |
1149 |
34.0 |
963 |
- |
- |
1080×740×630 |
221 |
487 |
|
7100XB15/12 |
15.0 |
11.2 |
1030 |
56.6 |
1604 |
46.7 |
1294 |
- |
- |
1260×780×770 |
298 |
657 |
|
3000XB20/12 |
20.0 |
14.9 |
740 |
81.4 |
2305 |
66.7 |
1889 |
- |
- |
1370×850×920 |
435 |
960 |
|
3000XB25/12 |
25.0 |
18.6 |
930 |
102.3 |
2898 |
74.5 |
2393 |
- |
- |
1370×850×920 |
468 |
1032 |
|
3000XB30/12 |
30.0 |
22.4 |
1045 |
115.0 |
3256 |
94.9 |
2688 |
- |
- |
1370×850×920 |
485 |
1070 |
|
臥罐式 - 17.6kg/cm2(250psig) |
||||||||||||
|
H2340C3/18 |
3.0 |
2.2 |
1040 |
11.7 |
332 |
8.9 |
252 |
60 |
230 |
1740×620×1050 |
294 |
649 |
|
H2475C5/18 |
5.5 |
4.1 |
900 |
18.0 |
510 |
14.1 |
400 |
60 |
230 |
1740×620×1050 |
307 |
678 |
|
H2545C7/18 |
7.5 |
5.6 |
615 |
24.5 |
692 |
19.0 |
538 |
60 |
|
1740×620×1150 |
374 |
825 |
|
H7100D10/18 |
10.0 |
7.5 |
750 |
41.2 |
1168 |
32.8 |
929 |
80 |
303 |
1890×880×1325 |
583 |
1287 |
|
H15TE15/18 |
15.0 |
11.2 |
700 |
63.6 |
1802 |
46.0 |
1302 |
120 |
445 |
1900×1100×1540 |
678 |
1495 |
|
H15TE20/18 |
20.0 |
14.9 |
900 |
81.8 |
2317 |
58.0 |
1642 |
120 |
445 |
1900×1100×1540 |
750 |
1656 |
“SS”系列空氣壓縮機是新型號的重載單級空氣壓縮機，英格索蘭設計并制造，達到行業優質量標準，能夠連續運轉，持久耐用，維護簡單。
雙聯氣缸的設計降低活塞運行速度，延長了使用壽命。
標準型配置
· 重載型鑄鐵氣缸
· 高效電機
- 內置式熱繼電器(單相)
- 1.15 S.f,TEFC，保護等級IP54，絕緣等級F(三相)
· 高度可靠的磁力啟動器
- 直接啟動(3hp-15hp)
· 經久耐用的零部件
· 全封閉網型皮帶防護罩
· 通過國家標準認證的儲氣罐
S3B2S
SS單級空氣壓縮機S10C10
SS單級空氣壓縮機
|
型號 |
電機/汽油機 |
轉速 |
活 塞 |
輸出氣體 |
儲氣罐 |
體積 |
重量 |
|||||||
|
100psig |
125psig |
|||||||||||||
|
HP |
KW |
RPM |
cfm |
l/min |
cfm |
l/min |
cfm |
l/min |
Gal |
Litres |
mm |
Kg |
Lb |
|
|
S1B1S |
1.0 |
.75 |
650 |
4.5 |
127 |
3.4 |
96 |
3.0 |
85 |
23 |
85 |
1100×445×810 |
120 |
265 |
|
S3B2S |
2.0 |
1.5 |
740 |
10.2 |
289 |
7.2 |
203 |
6.6 |
187 |
23 |
85 |
1100×445×880 |
125 |
275 |
|
S3B2 |
2.0 |
1.5 |
765 |
10.5 |
298 |
7.4 |
210 |
6.8 |
192 |
23 |
85 |
1100×445×880 |
145 |
320 |
|
S3F3S |
3.0 |
2.2 |
1060 |
14.6 |
414 |
9.9 |
280 |
9.4 |
265 |
30 |
114 |
1160×505×900 |
140 |
308 |
|
S3F3 |
3.0 |
2.2 |
1160 |
16.0 |
453 |
10.7 |
303 |
10.2 |
290 |
30 |
114 |
1160×505×900 |
147 |
324 |
|
S5K5 |
5.5 |
4.1 |
985 |
27.4 |
780 |
17.8 |
506 |
16.7 |
472 |
40 |
150 |
1460×510×1000 |
230 |
507 |
|
S10C7 |
7.5 |
5.6 |
735 |
40.9 |
1162 |
27.1 |
771 |
25.5 |
724 |
60 |
230 |
1780×555×1060 |
303 |
683 |
|
S10C10 |
10.0 |
7.5 |
970 |
54.0 |
1535 |
36.0 |
1021 |
33.8 |
958 |
60 |
230 |
1780×555×1060 |
330 |
728 |
|
S3F5G |
5.0 |
3.7 |
1060 |
14.6 |
414 |
9.9 |
280 |
9.4 |
265 |
30 |
114 |
1160×505×900 |
150 |
330 |
網站首頁 | 關于我們 | 新聞資訊 | 產品中心 | 聯系我們 | 在線留言
電話：025-84607231、025-87180219
傳真：025-84583220
總經理：肖震明
手機：13901591350
銷售總監：肖震波
手機：15851865818
郵箱： 1609448062@qq.com
QQ：1609448062
24小時服務熱線：13813807288
地址：南京江寧科學園科建路318號
QQ：3429461759
網址： www.njyq88.cn
版權所有：南京佑僑壓縮機有限公司
網站備案/許可證：蘇ICP備09037779號-1
網站建設：中企動力 南京 SEO 營業執照
